Zeitliche Analyse der Schlaufenbildung der Tuftingmaschine

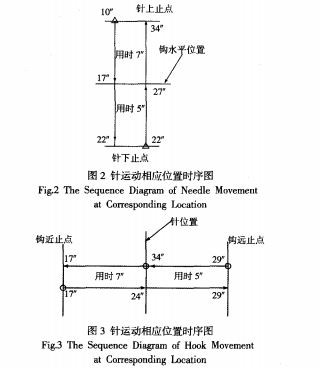

Der Arbeitsmechanismus der LCL-Teppichtuftingmaschine ähnelt dem anderer Arten von Schnittflor-Teppichmaschinen, unabhängig davon, ob das Garn auf dem Grundgewebe geschlungen oder geschnitten wird. Zu diesem Zweck wurde zunächst der Schleifenbewegungsablauf einer von einem ausländischen Unternehmen hergestellten High-Cut-Low-Loop-Teppichtuftingmaschine mithilfe einer Video-Linearbearbeitungssoftware analysiert. Fangen Sie das Video für einen bestimmten Zeitraum ab und erfassen Sie die Zeitkoordinaten jedes Prozessmerkmalspunkts über die Software. In einem Arbeitszyklus aus Vor- und Rücklauf der Tuftingnadel wird die Tuftingnadel am oberen und unteren Totpunkt abgefangen. Lesen Sie die Zeitskala ab, die dem Screenshot jeder Position entspricht, wie in Abbildung 2 dargestellt. Wenn ￡=10', startet die Tuftingnadel am oberen Totpunkt, durchläuft die horizontale Linienposition des schlaufenbildenden Hakens t=17', wenn sie den unteren Totpunkt ￡=22,, erreicht; Rückkehr vom unteren Totpunkt zum oberen Totpunkt. Die Zeitskala ist in Abbildung 2 dargestellt. Tufting verwendet die gleiche Methode, um Screenshots der Position des Schlaufenhakens während eines Arbeitszyklus des Prozesses und der Rückfahrt für dasselbe Videomaterial zu erstellen. Die entsprechende Zeitskala ist in Abbildung 3 dargestellt

Obwohl die Zeitskala der Videoaufnahme nur sekundengenau sein kann, können wir beim Vergleich der Zeitskalenwerte in Abbildung 2 und Abbildung 3 dennoch feststellen, dass die Bewegung der Tuftingnadel und des Schlaufenbildnerhakens während eines Zyklus der Schlaufenbewegung unterschiedliche Eigenschaften aufweist. Die Position weist eine gewisse zeitliche Korrelation auf. Beispielsweise befindet sich der Haken bei t=17 am nahezu toten Punkt und die Tuftingnadel ist dabei, die horizontale Linie des Hakens zu passieren; Bei t = 24 Zoll ist der Schleifenhakenprozess dabei, die vertikale Linie der Tuftingnadel zu passieren. Der Tuftingnadelprozess erreicht den unteren Totpunkt 105.. Bei einem weiteren Vergleich der zeitlichen Eigenschaften der Schlaufenbewegung der Teppichmaschine mit flachen Schlingen kann festgestellt werden, dass die zeitlichen Eigenschaften der Schlaufenbildungsbewegung der Teppichmaschine mit hohem Schnitt und niedriger Schlaufe denen des Modells mit flachen Schlaufen ähnlich sind. Aus diesem Grund kann davon ausgegangen werden, dass die zeitliche Abstimmung der Schlingenbewegung der Tuftingnadel und des Schlingenhakens der LCL-Tuftingmaschine dem Timing-Gesetz der allgemeinen Teppichmaschine entspricht, also dem Aktionszeitpunkt des Webblatts in der Die LCL-Tuftingmaschine ist wie folgt konzipiert: Wenn im Inneren eine Schleife gebildet werden muss, muss das Webblatt vor einer bestimmten Zeit geschlossen werden und kann nach einer bestimmten Zeit geöffnet werden, wenn der Flor abgeschnitten werden muss, das Webblatt nicht funktioniert oder das Webblatt vor einer bestimmten Zeit geöffnet werden muss.
